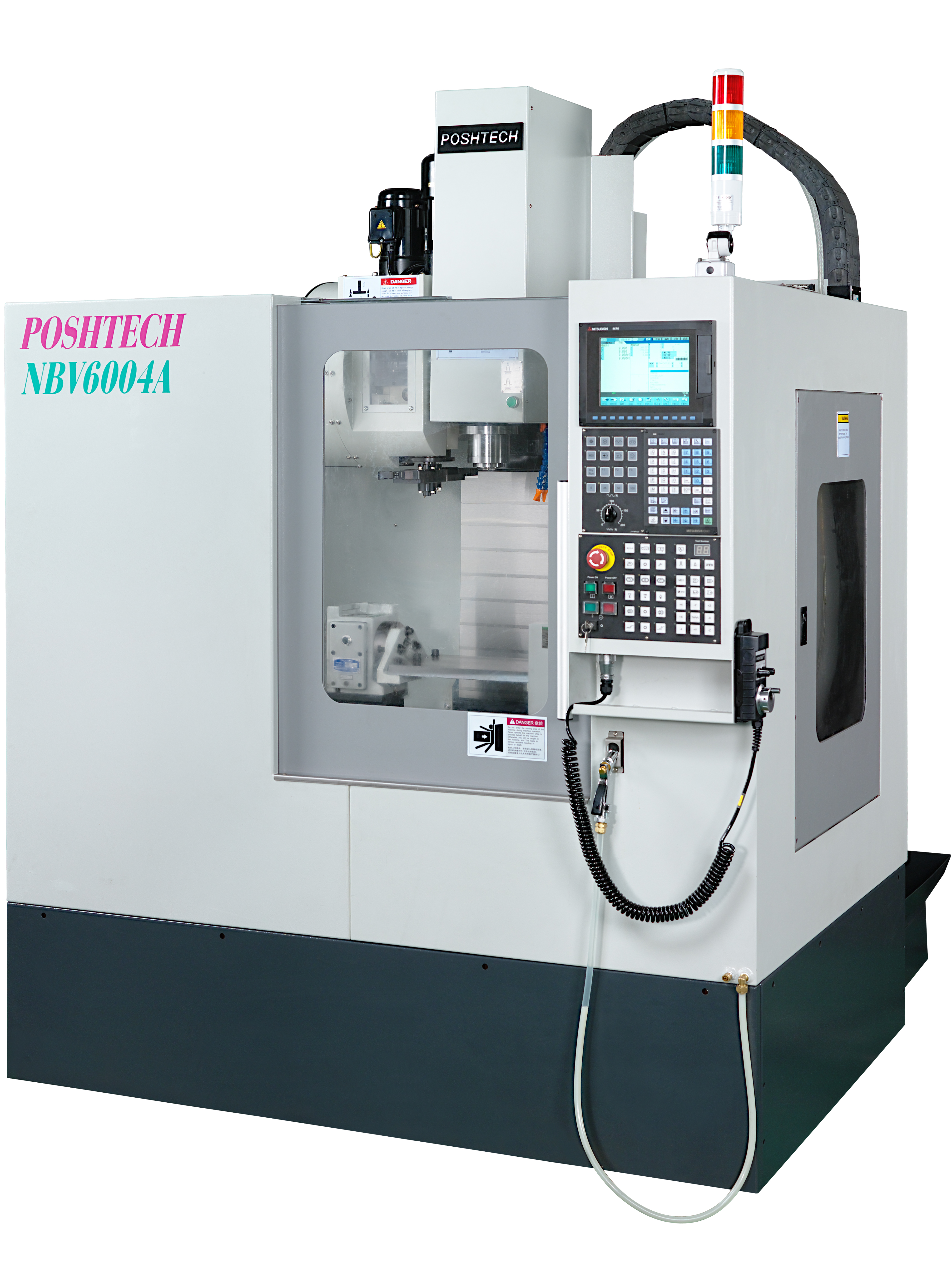

Poshtech  NBV544 / NBV644

機 型

NBV544

NBV644

工作台

工作台尺寸(X/Y)mm

620x420  700×420

T-型槽(尺寸＊槽數)

18×100×4

工作台最大負荷       kg

         200

行 程

X 軸 行 程      (X) mm

500    600

Y 軸 行 程      (Y) mm

400

Z 軸 行 程       (Z) mm

400

主軸至工作檯面距離

170-570

主軸至立柱護罩面距離

425

主 軸

主軸錐度

BT 30/BT40

主軸轉速 ( 標準 )   rpm

12000/10000

進 級

快速位移          M/min

48/48/48

48/48/48

最小進級            mm

0.001

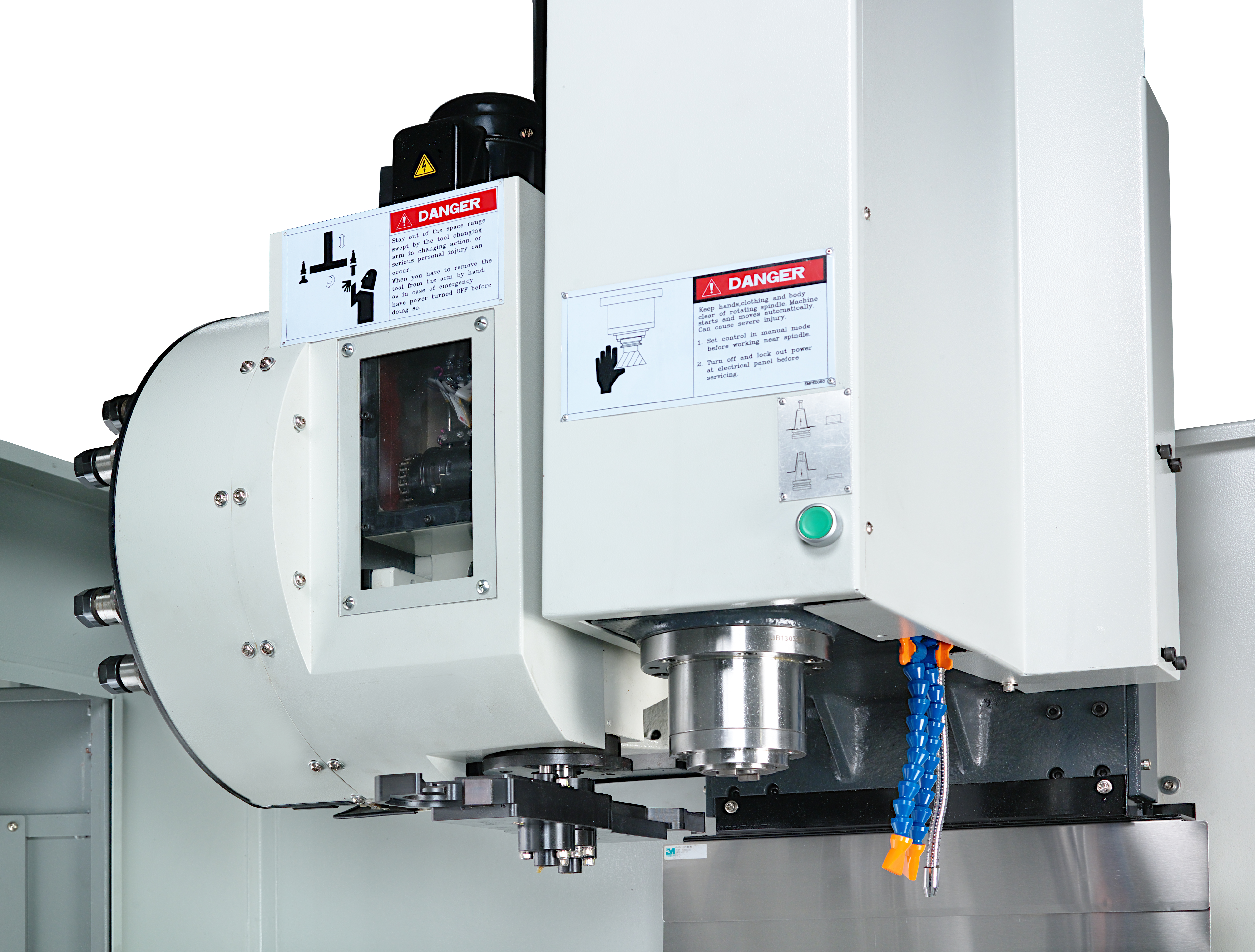

ATC

刀把規格

BT 30/BT40

刀庫容量            pcs

12 Ameless/20Armtype

刀具最大直徑        mm

63

刀具最大長度        mm

200

刀具最大重量         kg

3

換刀時間

  1.5 sec

伺 服 馬 達

主軸馬達            Kw

2.2/3.7    3.7 / 5.5

X 軸伺服馬達        Kw

1.5

Y 軸伺服馬達        Kw

1.5

Z 軸伺服馬達        Kw

2.0+煞車

機器重量,佔地面積

佔地面積           mm

1700×2340

重量                kg

2500  2700

＊型錄規格內容如有修改,不另行通知.
